DUMMEL

Dummel (Paul Dümmel GmbH) jest niemiecką firmą specjalizującą się w produkcji narzędzi węglikowych mających zastosowanie zarówno w mikro obróbce jak i w obróbce standardowych aplikacji. Rozwój i produkcja wysokiej jakości narzędzi skrawających z węglików do obróbki metali, takich jak toczenie i frezowanie był i jest jednym z naszych priorytetów, od ponad 70 lat.

Dummel jest jednym z wiodących producentów narzędzi z węglików spiekanych w szybko rozwijającym się segmencie przemysłowym miniaturowych aplikacji. Naszych klientów traktujemy jak partnerów, dzięki którym już na etapie projektowania możemy weryfikować czy narzędzia będą spełniały ich wymagania aby w trakcie rozwoju i produkcji naszych narzędzi ciągle zwiększać ich możliwości.

Opierając się na tej postawie możemy nazwać się partnerem naszych klientów, ponieważ tylko razem mamy możliwość optymalizacji obróbki i zwiększania produktywności.

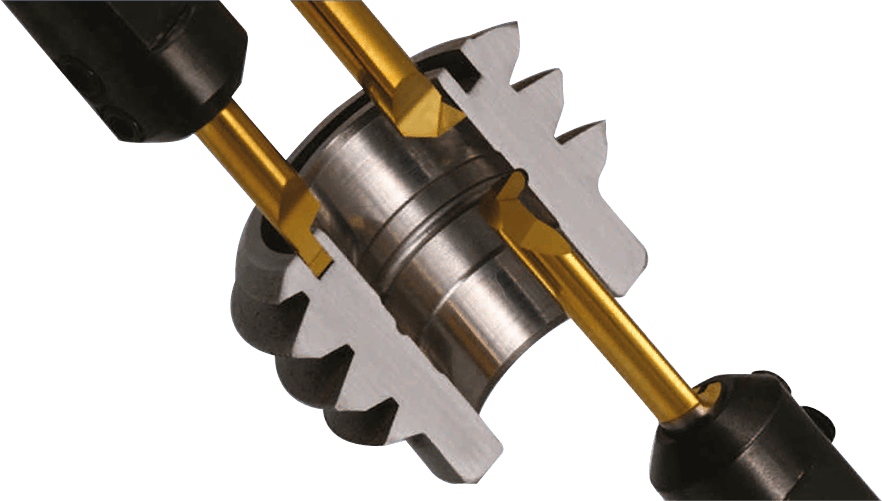

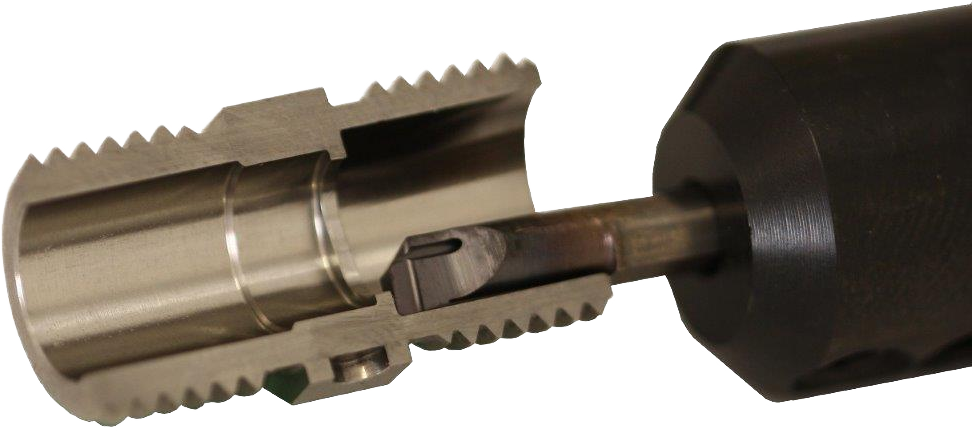

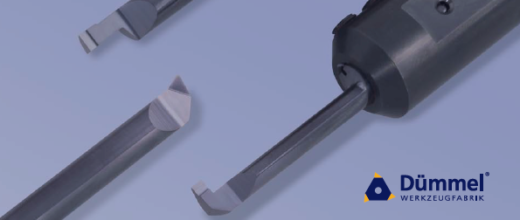

Ultra Mini

Jest to seria precyzyjnych narzędzi monolitycznych do obróbki otworów od Ø 0,2 mm.

Obróbka otworów może być realizowana poprzez wytaczanie, rowkowanie, gwintowanie, fazowanie również z przygotowaniem detalu do odcięcia. Ponadto narzędzia Ultra Mini pozwalają na osiowe  wykonywanie rowków od Ø  5mm oraz fazowanie od Ø 1 mm. Różnorodność pokryć wraz z możliwością doprowadzenia chłodziwa do strefy obróbki pozwalają na obróbkę pełnego wachlarza materiałów. Narzędzia mogą być mocowane w okrągłych oprawkach bezpośrednio w korpusie maszyny lub przy zastosowaniu trzonków kwadratowych w imakach nożowych pozwalając przez to na ich zamocowanie na każdej maszynie.

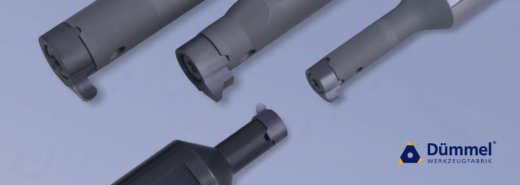

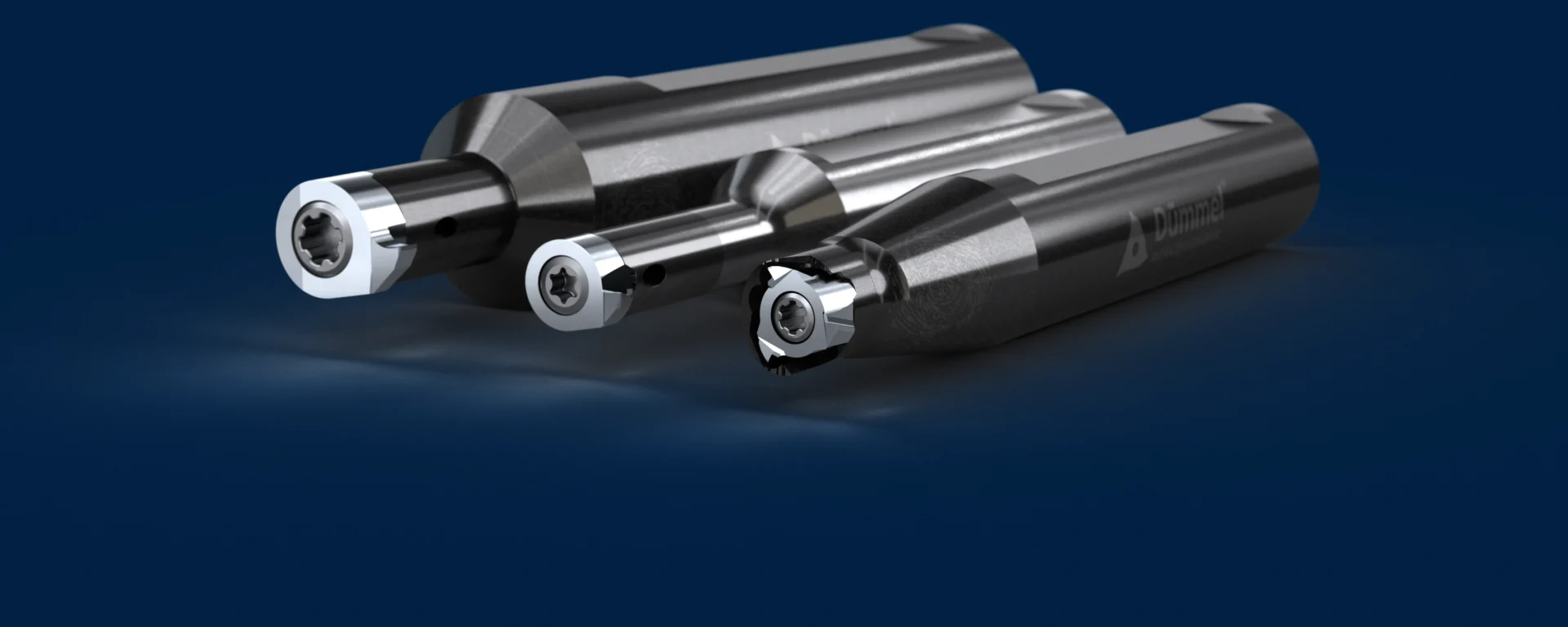

Mini Cut

Jest to seria precyzyjnych narzędzi z wymienną płytką skrawającą do obróbki otworów od Ø 7,8 mm.

Obróbka otworów może być realizowana poprzez wytaczanie, rowkowanie, gwintowanie, fazowanie również z przygotowaniem detalu do odcięcia. Ponadto narzędzia Ultra Mini pozwalają na osiowe  wykonywanie rowków od Ø  5mm oraz fazowanie od Ø 1 mm. Różnorodność pokryć wraz z możliwością doprowadzenia chłodziwa do strefy obróbki pozwalają na obróbkę pełnego wachlarza materiałów. Narzędzia mogą być mocowane bezpośrednio w korpusie maszyny lub w imakach nożowych pozwalając przez to na ich zamocowanie na każdej maszynie.

System DED

Jest to system do rowkowania z  wymienną trzy ostrzową płytką.

Wykorzystując narzędzia systemu DED można wykonywać rowki do 8 mm głębokości stosując:

  • płytki do wykonywania rowków pod pierścienie zabezpieczające również z możliwością wykonywania faz,
  • płytki do wykonywania rowków o dnie okrągłym,
  • płytki do toczenia wykańczającego podcięć,
  • płytki do rowkowania i toczenia wzdłużnego,
  • płytki do odcinania również z łamaczem,
  • płytki do wykonywania pocięć krawędzi wg DIN 509 Typ
  • płytki do rowkowania czołowego.

Różnorodność stosowanych pokryć pozwala na obróbkę pełnej gamy materiałów.

Dostępne są oprawki:

  • o przekroju kwadratowym od 12 do 32 mm pozwalają na wykonywanie operacji rowkowania promieniowego osiowego oraz pod kątem 45 stopni oraz operacji przecinania.
  • oprawki o przekroju okrągłym Ø25, 32, 40

System ZTP

Jest to system wykorzystujący wymienną płytkę o dwóch ostrzach.

System narzędzi ZTP  pozwala na obróbkę:

  • podcięć promieniowych o głębokości nawet do 25mm i szerokości 5mm przy zastosowaniu oprawek o przekroju kwadratowym od 16 do 32mm
  • podcięć wewnętrznych o głębokości do 15 i szerokości 5mm przy zastosowaniu oprawek  o trzonkach okrągłych Ø32, 40, 50.
  • rowków czołowych do 8,5 mm głębokości

Możliwymi do zastosowania są :

  • płytki do rowkowania z łamaczem płaskim, okrągłym oraz formującym powstające wióry,
  • płytki do wykonywania rowków o dnie okrągłym,
  • płytki do odcinania,
  • płytki do rowkowania i toczenia,
  • płytki do toczenia rowków czołowych.

Różnorodność stosowanych pokryć oraz łamaczy pozwala na obróbkę pełnej gamy materiałów.

System mocowania VT

Jest to modułowy system dedykowany do automatów wzdłużnych pozwalający na szybką wymianę narzędzia na inne z zachowaniem pozycji ostrza i możliwością regulacji wysokości ostrza.

W skład systemu wchodzą:

  • uchwyt bazowy,
  • dystans,
  • oprawka nożowa.

Zastosowanie w oprawkach nożowych płytek ISO , płytek do rowkowania i toczenia oraz redukcji do toczenia za pomocą narzędzi Ultramini pozwala na kompletną obróbkę zewnętrzną i wewnętrzną detalu.

Narzędzia do dłutowania

Są to narzędzia monolityczne oraz z wymienną płytka mogące mieć zastosowanie zarówno na na frezarkach  jak i na tokarkach wyposażonych w napędzane narzędzia. Różnorodność oprawek pozwala na ich współpracę z wieloma rodzajami dłutownic.

Zastosowanie wkładek węglikowych pozwala na wykonywanie wpustów już w otworach Ø6mm  i szerokości 2mm .

Zastosowanie oprawek z płytkami wymiennymi pozwala na wykonywanie wpustów o szerokości 20 mm i głębokości do 155 mm.

Zastosowanie odpowiednich wkładek i płytek pozwala na wykonanie kanałków w tolerancjach C11/JS9/P9/H9 oraz wykonanie faz.
