Wydajność dzięki innowacjom

Oszczędność kosztów dzięki zastosowaniu narzynki wraz z radełkiem

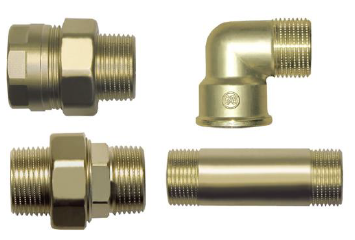

Gwinty wewnętrzne w kształtkach rurowych są głównie gwintami cylindrycznymi, natomiast gwinty zewnętrzne gwintami stożkowymi.

Z reguły takie połączenie gwintów jest samouszczelniające (metalowe gwinty uszczelniające).

Niemniej z różnych powodów do uszczelnienia połączenia stosuje się również taśmy teflonowe z PTFE oraz włókna konopne lub lnianie (pakuły), które przed montażem nawija się na gwint.

Taśma powinna być nawinięta jak najbliżej gwintu, aby nie poluzowała się podczas wkręcania.
Aby zapewnić lepsze trzymanie taśmy uszczelniającej lub włókna w wielu przypadkach gwint stożkowy zewnętrzny radełkuje się.

Ma to na celu ułatwienie nawijania materiału uszczelniającego i zapobieganiu przed jego odpadnięciem podczas montażu/skręcania.

Dotychczas nacinanie gwintu i radełkowanie wykonywano w dwóch oddzielnych operacjach.

Dlatego we współpracy z jednym z naszych klientów opracowaliśmy rozwiązanie, które pozwala na wykonywanie obu operacji jednym narzędziem.

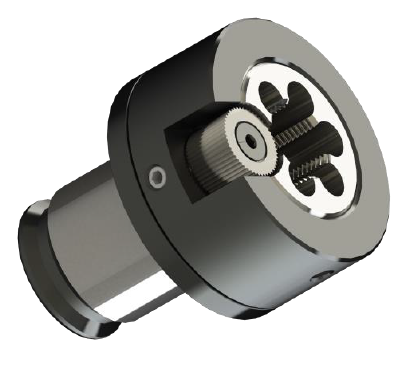

Efektem prac jest oprawka do narzynek z zintegrowanym mocowaniem narzędzia do radełkowania, dzięki której byliśmy w stanie w znacznym stopniu skrócić czas cyklu.

Do tej pory pomyślnie przeprowadzono testy na gwintach R1/2 i R3/4.
Oprawki dostępne są z chwytem VDI, HSK i SK lub specjalne, wg specyfikacji klienta.

Dzięki naszemu ponad 100-letniemu doświadczeniu jako światowy producent narzynek wspieramy procesy obróbcze od projektu do wdrożenia.

Chętnie przedstawimy Państwu ten system narzędziowy szczegółowo osobiście lub na spotkaniu.

Zapraszamy do kontaktu z naszym biurem MS SPINEX.
Oczekujemy na kontakt zwrotny!
Zespół JBO/ MS SPINEX
