Multiplikatory
BENZ SPEEDTEC MULTIPLIKATORY OBROTÓW
Multiplikatory obrotów stosujemy gdy obroty wrzeciona maszyny i wynikające z tego zbyt małe prędkości skrawania (Vc) są niewystarczające do prowadzenia wydajnej obróbki.
Sytuacje takie często zdarzają się w przypadku starszych typów maszyn.
Oferta multiplikatorów firmy BENZ Tooling opiera się na dwóch rozwiązaniach tj.:
- Multiplikatory BENZ SPEEDER i BENZ SPEEDER -HD – multiplikacja obrotów odbywa poprzez przekładnię mechaniczną
- Multiplikatory BENZ JET – multiplikacja obrotów zależy od ciśnienia chłodziwa.
Dzięki różnorodnym rozwiązaniom multiplikatory SPEEDTEC możemy oferować zarówno do wiercenia i lekkiego frezowania jak również do frezowania.
Multiplikatory BENZ SPEEDER
W tego typu multiplikatorach stosowana do zwiększania obrotów przekładnia mechaniczna pozwala na uzyskiwanie do 40 000 obr./min. Realizowane jest to za pomocą przekładni o przełożeniu 1:5.
Oferujemy multiplikatory z chłodzeniem „płaszczowym” lub chłodzeniem centralnym przez narzędzie do 100 barów.
Zastosowane specjalne uszczelnienia oraz łożyska zapewniają mniejsze „grzanie” się multiplikatorów dzięki czemu mamy gwarancję stabilności wymiarowej podczas dłuższych cyklów obróbki.
Zalety:
Krótsze czasy obróbcze – mniejsze zużywanie się obrabiarki
- wysokie obroty (do 40000 obr/min)
- wysoka stabilność wymiarowa przy dłuższych cyklach obróbki
- doskonała stabilność procesu
- wysoka precyzja (bicie)

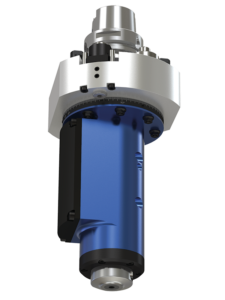

BENZ SPEEDER
Cechy:
- precyzyjne wiercenie
- zakres mocowania narzędzi Ø2,0 mm – 34,0 mm
- niskie „grzanie” się multiplikatora
Możliwe zastosowanie:
- wiercenie, grawerowanie, fazowanie

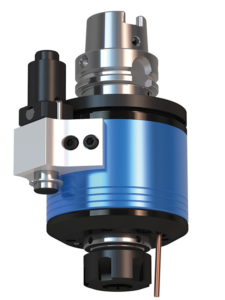

BENZ SPEEDER-HD
Cechy:
- precyzyjne frezowanie
- zakres mocowania narzędzi Ø6,0 mm
- duży zakres obrotów
Możliwe zastosowanie:
- frezowanie, wiercenie, grawerowanie, fazowanie
Multiplikatory BENZ JET
Multiplikatory BENZ Jet wykorzystują technologię wrzecion HPC opracowaną i dostarczoną przez firmę Colibri Spindles.

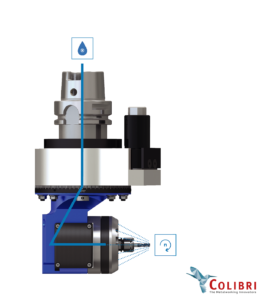

Multiplikacja obrotów zależy od ciśnienia chłodziwa, co czyni je idealnym rozwiązaniem dla maszyn z pompami wysokiego ciśnienia.
Multiplikatory BENZ JET zapewniają optymalny proces i redukcję czasu obróbki o ok. 70%.
Multiplikatory można przezbrajać w bardzo krótkim czasie dzięki zastosowaniu mocowania narzędzi w tulejkach ER.
Zalety, krótsze czasy obróbcze dzięki:
- wysokim obrotom multiplikatorów
- wysokiej stabilności wymiarowej nawet przy dłuższych cyklach obróbki
- doskonałej płynności pracy i dokładności
- plug & play: szybkie uruchomienie

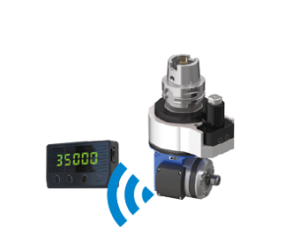

- bezprzewodowe kontrola obrotów za pomocą zewnętrznego wyświetlacza
OPCJE
Multiplikator BENZ Jet bez ramienia reakcyjnego
- szybkie uruchomienie
- wysoka precyzja
- bez STOP-BLOKa

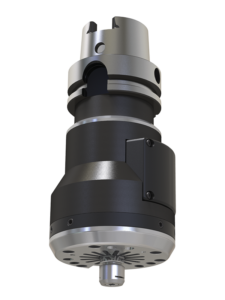

BENZ JET-AXIALBENZ
Cechy:
- precyzyjne wiercenie Ø0,5 – Ø3,0 mm
- frezowanie Ø1,0 – Ø4,0 mm
Możliwe zastosowanie:
- obróbka zgrubna i wykańczająca,w
- wiercenie, frezowanie, fazowanie
Multiplikator BENZ Jet z ramieniem reakcyjnym
- najwyższa precyzja
- konieczny STOP-BLOK

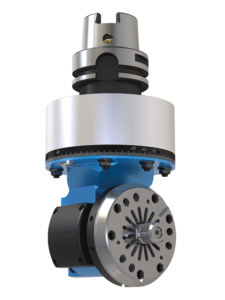

JET-Radial (90°)
Cechy:
- precyzyjne wiercenie Ø0,5 – Ø3,0 mm
- frezowanie Ø1,0 – Ø4,0 mm
Możliwe zastosowanie:
- obróbka zgrubna i wykańczająca,w
- wiercenie, frezowanie, fazowanie
